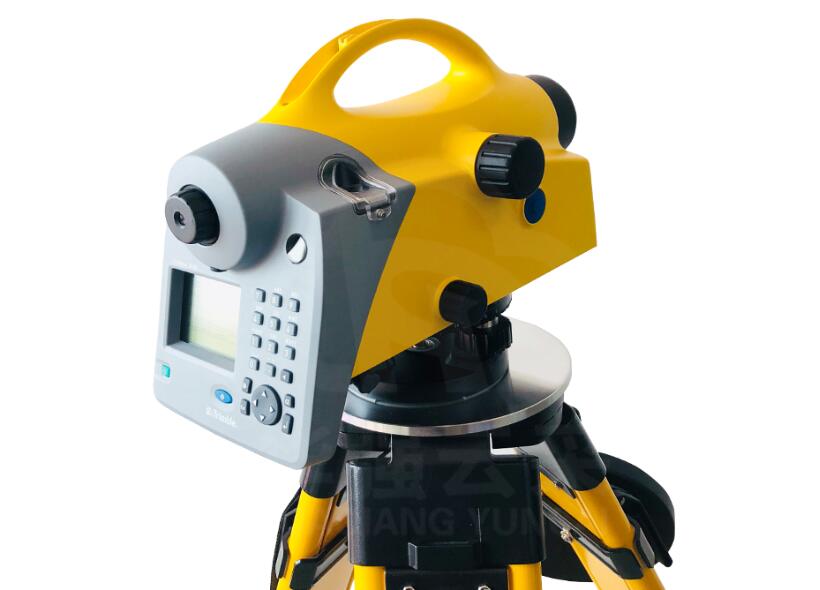

天寶電子水準儀DINI03又稱數字水準儀，基于自動安平水準儀為基礎，在望遠鏡光路中增加了分光鏡和讀數器(CCDLine)，光機電測一體化的高科技產品采用條碼尺和圖像處理電子系統。具有大圖形顯示界面，圖形顯示界面與天寶風格一致。
天寶（Trimble）DINI03電子水準儀的基本原理是利用光學和電子技術結合的水準測量方法，通常包括以下幾個步驟：
1. **光學系統**：DINI03可能裝備有一組或多組高精度的光學鏡頭，用于捕捉和聚焦來自不同方向的光線。這些鏡頭通常位于望遠鏡中，可以觀測到遠處的地平線或目標點。
2. **激光發射/接收**：水準儀內部可能包含一個或多個激光發射器，用于發射激光脈沖。這些激光脈沖會在目標棱鏡或反射鏡上反射回來，被接收器捕獲。
3. **光程差測量**：接收器測量從發射器到反射回來的激光脈沖的時間，根據光速計算出兩點間的垂直距離。由于激光的傳播速度非?？?，即使是微小的時間差也能轉化為顯著的距離差異。
4. **電子補償**：電子系統會自動補償由于大氣折射、溫度、氣壓變化等因素引起的測量誤差，提高測量的準確性。
5. **數據處理**：測量數據被實時或事后進行處理，可能包括數據存儲、傳輸、處理成數字高程模型（DEM）或數字正射影像（DOM）等。
6. **顯示和輸出**：測量結果通常通過顯示屏顯示，用戶可以直接讀取或者通過接口導出到電腦或其他設備進行進一步分析。
天寶DINI03作為一款高端水準儀，其內部技術細節可能會更加復雜和精密。如果你需要詳細了解DINI03的內部工作原理，建議查閱官方的技術手冊或聯系天寶的技術支持。
電子水準儀采用條形碼尺，讀數采用自動電子讀數：即用儀器中的十字線瞄準電子攝像頭，當按下測量按鈕時，儀器將瞄準和焦點尺上的條形碼圖片進行快照，并與儀器內存中相同尺度的條形碼圖片進行比較和計算，從而計算尺讀數并保存在內存中。
天寶電子水準儀DINI03的基本原理:利用數字圖像處理技術，將從尺子進入望遠鏡的條形碼劃分成圖像，用行陣探測器傳感器代替觀測人員的肉眼，實現觀測夾準和讀數自動化。測量操作時，只要水平儀稍微平整，補償器就會自動使視線水平，按下標尺并對焦，按下測量鍵等4秒鐘，h和d就會顯示在顯示器上。每站觀測數據自動記錄在內存模塊或PCMCIA卡上，并進行各種檢查和校準。儀器可設置自動校正地球彎曲差和大氣垂直折光差。
天寶電子水準儀DINI03適用場景：
1、水準網測量
2、變形監測、地面沉降監測
3、工業測量
4、隧道和礦山測量
5、水準線路測量、區域水準測量、水準網絡測量等高線測量
6、道路、鐵路施工放樣、縱斷面測量、橫斷面測量、高程放樣
